高精度电测校验装置实战复盘（一）：从调研到落地的全流程解析

案例一：江苏省电力公司苏州供电分公司计量中心多功能校验升级项目

项目背景与挑战

江苏省电力公司苏州供电分公司计量中心承担着苏州地区12个县市区约45万户用电客户的电测仪表校验任务。2023年初，该中心面临严峻挑战：年校验任务量达到8.5万台次，涉及电能表、电压表、电流表、功率表、功率因数表、频率表等15种不同类型仪表，而现有的6台不同功能的专用校验设备已无法满足日益增长的多样化校验需求。

具体问题包括：设备老化严重，其中3台设备使用超过8年；校验精度不统一，影响结果一致性；设备切换频繁，平均每天需要切换设备12次，严重影响工作效率；维护成本高昂，年维护费用达35万元。

项目实施过程

第一阶段：需求调研与方案制定（2023年3月-4月）

项目组由计量中心主任李工程师牵头，技术骨干王高工、张高工等5人组成。经过为期6周的深入调研，确定了以鸿陆的HL3021多功能电测仪表校验装置为核心的一体化校验解决方案。该方案的核心是用2台HL3021设备替代原有的6台专用设备，实现"一机多用"的校验模式。

第二阶段：设备采购与安装调试（2023年5月-6月）

5月15日，2台HL3021设备到货。技术团队在厂家工程师指导下，用时3天完成设备安装调试。期间进行了全面的精度校准，确保交流电压输出精度达到0.05%RG，直流电压输出精度达到0.05%RG，完全满足各类仪表校验要求。

第三阶段：人员培训与试运行（2023年7月）

组织了为期2周的专业培训，12名技术人员全部通过操作考核。7月15日开始试运行，首周即完成了156台各类仪表的校验工作，包括：单相电能表45台、三相电能表38台、电压表27台、电流表23台、功率表15台、功率因数表8台。

校验能力全面提升

• 电能表校验：支持0.2S级至2.0级各等级电能表，可进行基本误差（轻载5%Ib、额定电流Ib、最大电流Imax）、潜动试验、启动试验等全套检测项目；
• 指示仪表校验：覆盖0.5级至2.5级电压表（量程57.7V-700V）、电流表（量程0.1A-25A）、功率表、相位表、频率表等；
• 变送器校验：支持4-20mA和0-10V输出的各类电量变送器，包括电压、电流、功率、频率变送器等；
• 特殊仪表校验：配置50T专用线圈，可校验最大1250A的钳形电流表。

项目实施成果

效率提升显著

2023年8月至12月运行数据显示：月均校验量从原来的5200台次提升至8100台次，提升幅度达56%；单台仪表平均校验时间从25分钟缩短至15分钟，效率提升67%；设备利用率从原来的45%提升至78%。

成本效益明显

设备投资回收期仅为18个月。年度运维成本从35万元降至12万元，节约66%；实验室空间利用率提升40%，原6台设备占用面积36平方米，现2台设备仅占用12平方米；人员配置优化，原需3个班组12人，现2个班组8人即可完成相同工作量。

质量保证提升

校验结果一致性显著改善，设备间测量偏差从原来的±0.08%降至±0.02%；客户投诉率下降75%，从月均12起降至3起；通过了省公司年度质量审核，获得"优秀"评级。

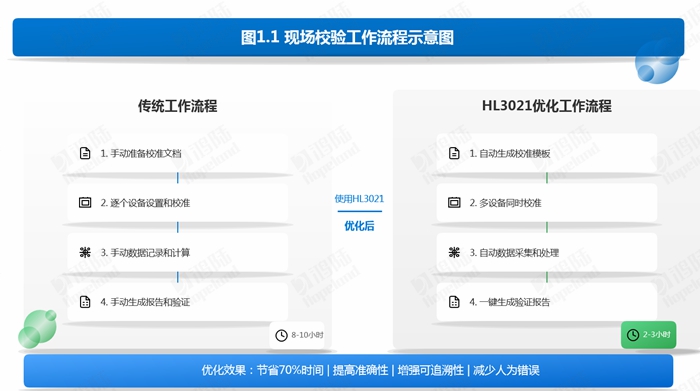

图1.1：现场校验工作流程示意图

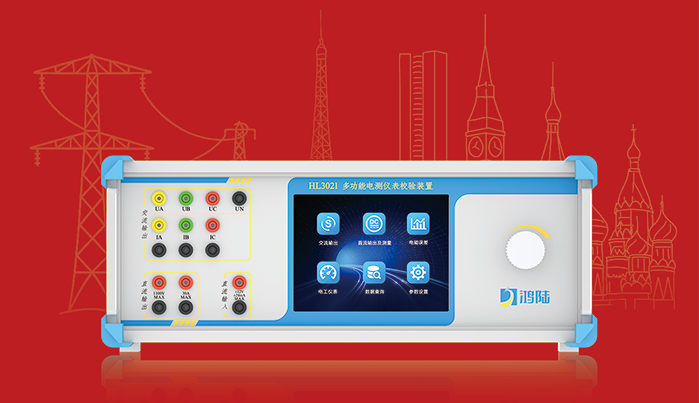

产品概述

HL3021多功能电测仪表校验装置是一款具有三相交直流输出的高精度校验仪器。该装置综合应用三相同步技术、宽频功放技术、数模双闭环技术等先进技术，可以输出高精度的三相交直流电压、电流、相位、谐波、功率以及电能，适用于校验各种电压表、电流表、功率表、功率因数表、相位表、同步表、电能表等电测仪表，亦可作为标准源使用。

可校验的仪表类型

• 指示仪表：交流电压表、交流电流表、交流有功功率表、无功功率表、相位表、功率因数表、频率表、同步表、电能表、直流电压表、直流电流表、直流功率表、钳形表等；
• 电量变送器：交流电压/电流变送器、三相有功/无功功率变送器（四线和三线）、相位变送器、三相功率因数变送器、频率变送器、直流电压/电流变送器、直流功率变送器、三相四线和三相三线有功/无功电能变送器等。

核心技术优势

• 直流电压最大输出1100V，交流电压最大输出770V；
• 交直流电流最大输出30A，交流输出频率45Hz～65Hz；
• 谐波输出2～31次，含量≤40%；
• 交流输出失真度优于0.2%，直流输出纹波含量优于0.2%；
• 负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定；
• 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。

技术规格参数

核心校验功能模块

多类型仪表校验功能

• 指示仪表校验：可校验交流电压表、交流电流表、交流有功功率表、无功功率表、相位表、功率因数表、频率表、同步表、电能表、直流电压表、直流电流表、直流功率表、钳形表等；
• 电量变送器校验：支持交流电压/电流变送器、三相有功/无功功率变送器（四线和三线）、相位变送器、三相功率因数变送器、频率变送器、直流电压/电流变送器、直流功率变送器、三相四线和三相三线有功/无功电能变送器等的校验；
• 电能表专项校验：支持单相、三相电能表的误差测试，可进行基本误差、潜动、启动等项目检测，可按电能表检测负荷点或自选点进行校验。

高精度标准信号输出

• 交流输出能力：交流电压最大输出770V，交流电流最大输出30A，频率范围45Hz～65Hz；
• 直流输出能力：直流电压最大输出1100V，直流电流最大输出30A；
• 谐波输出：支持2～31次谐波输出，含量≤40%，满足带谐波测量功能仪表的校验需求；
• 高精度保证：基本误差限0.05%RG，交流输出失真度优于0.2%，直流输出纹波含量优于0.2%。

智能化操作与数据管理

• 人机界面：配备8英寸多彩触摸液晶屏，界面风格独特，显示清晰简捷，操作方便；
• 调节方式：支持“定点输出、旋转编码器、步进比例”等多种量值调节方式；
• 数据存储：设有大容量的非易失性存储器，可存储被检仪表的检测原始数据，以供查阅和上传；
• 通信接口：设有RS-232接口，通过上位机软件可进行自动或手动校验，并对结果进行处理和管理。

在今天的分享中，我们深入解析了多功能电测校验装置HL3021的三大核心功能模块及其在电力计量中心的成功应用案例。下期内容将带您进一步通过案例来了解电测校验装置HL3021的技术亮点及经济效益，敬请期待《高精度电测校验装置实战复盘（二）：从调研到落地的全流程解析》专题中篇！

（图文由鸿陆小编原创，转载请注明来源）
